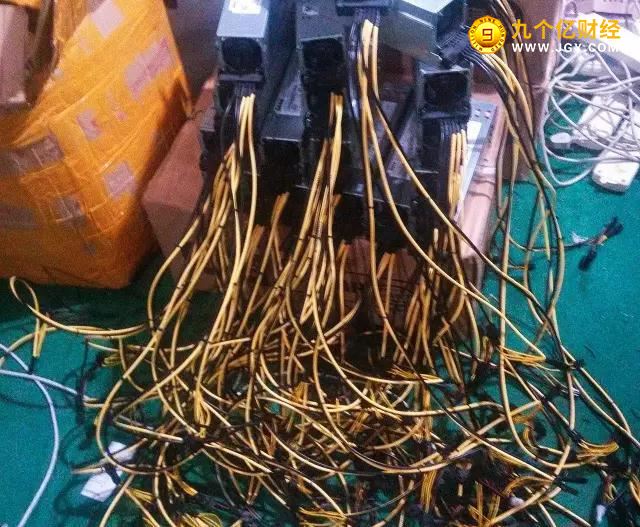

这是13年的某个夏天，也是虫哥第一次开始虚拟数字货币的挖矿，行业不像现在这么欣欣向荣，那个时候大功率的PC电源非常昂贵，我们只能采购二手的dell服务器电源，自己改造，恩，非常的苦逼，一天得做几百条线。

二手年代

转眼时间到了2014年，烤猫刀片，阿瓦隆矿机开始大规模铺货，电源也换成了二手服务器电源，通过转接板桥接或者改造，然而二手电源的效率，规模化，寿命都是问题。

新的启程

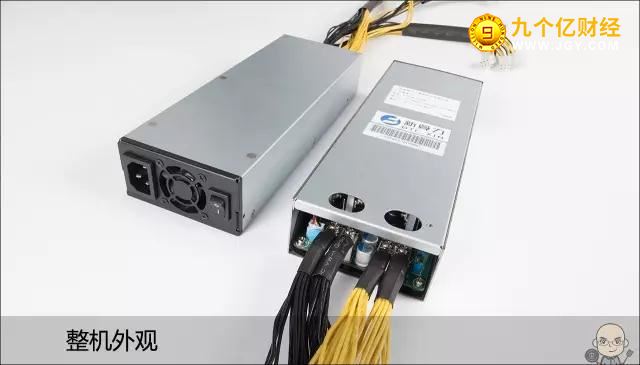

3年时间过去，现在的比特币全网挖矿难度计算达到了4900P，以平均10T算力一台矿机计算，全球大约49万台电源在日夜工作，这还不包含显卡矿机的电源，二手电源已经完全无法满足需求，何况二手的效率转换导致电费的巨额支出浪费。矿机厂商都开始配套自己的电源，以某矿机配套电源为例，1600W电源价格约为700元一台，矿工的成本增加了不少。这么多年我也在苦苦寻找有没价廉物美的挖矿电源，电源看似简单，却是一个非常复杂的系统，长期工作稳定直接关系到挖矿收益，转换率关系到挖矿成本，而高转换率必然导致电源生产成本的增加，市场上有没有价格便宜，转换率又高，长期工作稳定的电源呢？前些时间新算力送来了一款某上市公司代工生产的1600W电源给虫哥评测，是驴是马拉出来溜溜呗！

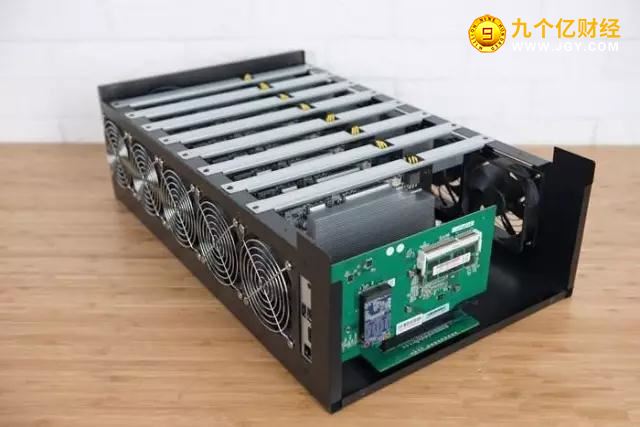

此电源不仅可以用于比特币矿机，也可用于定制版的显卡矿机，如8卡470，8卡1060显卡矿机。

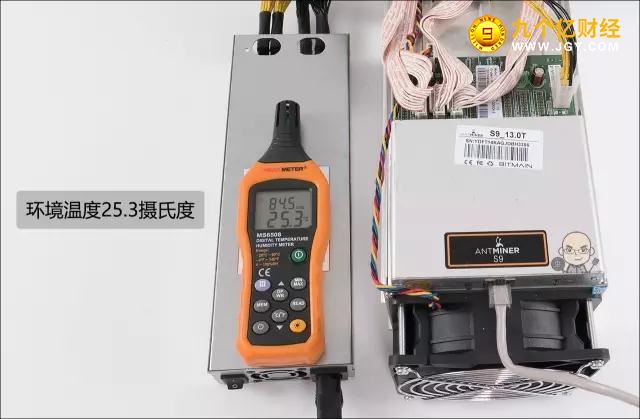

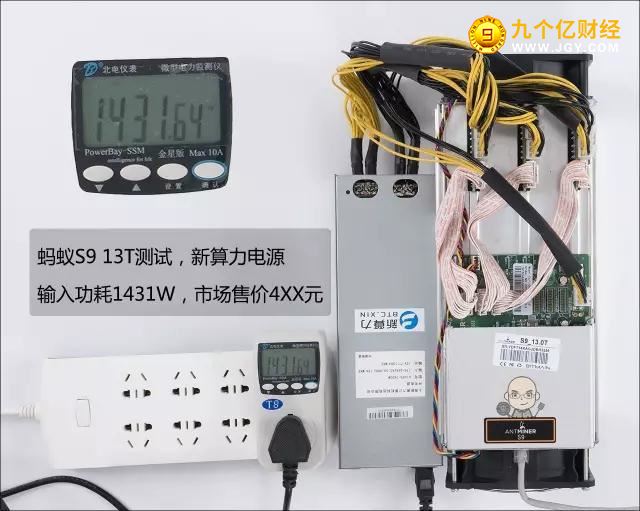

在测试之前虫哥先把数据给出来，基于蚂蚁S913T算力矿机测试，室温26度测试。

注意：环境温度不同会导致2款电源功耗同比增加，所以矿场输入功耗会相应增加，而且电源个体可能存在差异，比如我手头的2台某矿机配套电源功耗就差了8W，因此以下所有测试数据仅供参考。

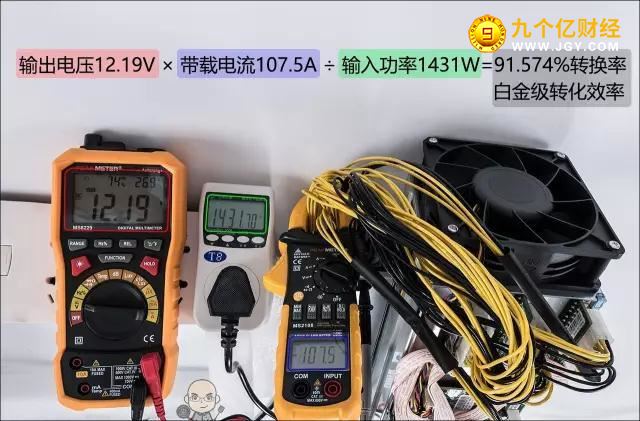

新算力矿机1600W MAX电源，测试结果：

输入功率1431W 转换率 91.5%白金转换效率价格 4xx元

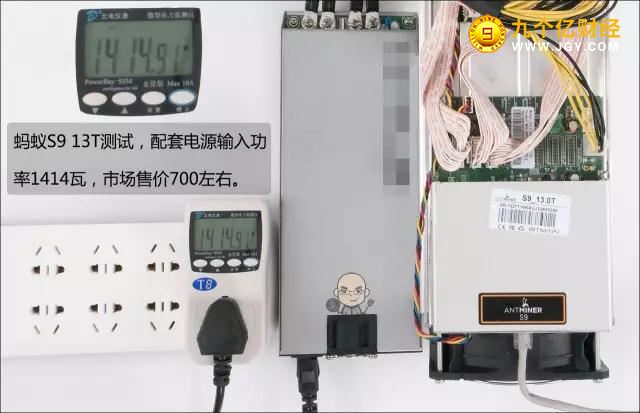

某矿机配套1600W MAX电源，测试结果：

输入功率1414W 转换率 92.5%白金转换效率价格 720元

以0.3元电费计算，每台矿机实际挖矿周期2年为例，17W功耗差距2年电费为89元，相对于2者的售价来说新算力矿机电源优势巨大，而且很多矿工挖1年半载就会把矿机和电源一起转卖了。新算力表示，后续将推出93%和95%效率的电源，当然售价也会增加，至于划不划算，到时候算电费呗！

下面我们一起拆拆拆，用各种仪器测试一下手头这台工程样机的数据，警告：前方高能，图文涉及大量专业知识，耐心看完以后你将学得完整的电源构造，以后谁也蒙不了你，让小厂假劣电源滚一边去。

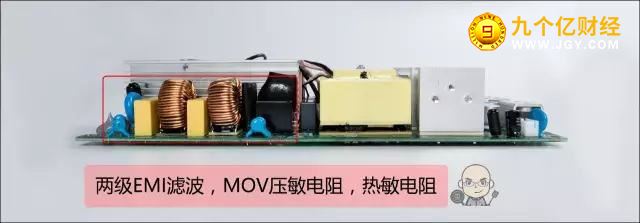

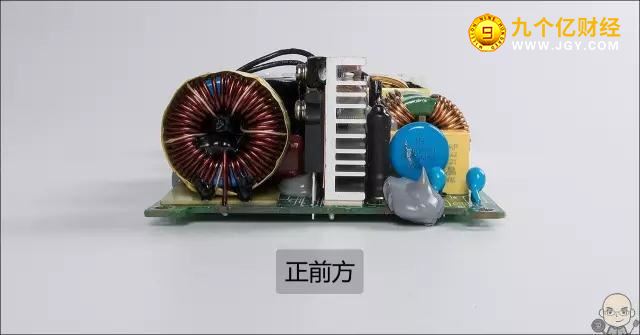

完整的2级EMI电路

电源内部依靠MOS管高频切换来完成电流变换，EMI的作用是将外界的高频干扰隔离在电源外部，并且将电源自身产生的高频干扰隔留在电源内部吸收掉，防止电源对电网产生干扰。

现在的矿机电源市场比较混乱，产品品质良莠不齐，很多厂商为了压低成本把EMI电路都省略掉了，直接用导线跨导过去，这是很不负责的行为；在没有EMI电路的情况下，电源本身产生的高频干扰会顺着电源线扩散出来，令整个场地的电磁辐射上升几个等级，影响现场工作人员的身体健康。我早年也采购过一批没有EMI的电源，用在一个距离变压器稍远的场地时，出现了严重的谐波干扰，市电电压来回跳动，照明灯忽明忽暗，后来给矿机都配备了滤波插座，问题才得以缓解；另外很明显的一点就是，我在矿场常用蓝牙音箱来听音乐，正常情况下可以传输15米左右的蓝牙信号，在矿场内，距离2米远声音都出现了断断续续，由此可见，取消EMI电路会令矿场电磁干扰变的极为严重。新算力的这台1600W电源做了2级EMI，满足Class B标准， Class B为民用等级，以等级严格程度来讲，B>A 工业标准，.同样产品在测试EMI中的辐射测试来讲，在30-230MHz下，B类要求产品的辐射限值不能超过40dbm 。

EMI的后方可以看到MOV压敏电阻，以保护电源不被电网尖峰损坏，热敏电阻是为了减少开机瞬间电流脉冲，旁边的继电器可以在开机后短路热敏电阻以提升效率。从EMI电路来看，此电源是完全按照Class B标准来生产。

LLC拓扑架构

电网的供电经EMI滤波以后，就进入PFC功率因数校正电路，这个功率的电源都会采用主动式功率因数校正，校正精准效率高，在这个环节，220V交流电会升压至400V直流，这台电源使用了两个台湾丰宾的450V电解滤波，总容量540uF，在这个大家都是用400V耐压电解以节省成本的今天，能在这台价格并不高的电源上看到450V耐压的电解实属不易。

LLC拓扑架构可以在有限的成本下做出效率很高的电源，比较大的不足是LLC电源的动态性能一般，就是负载如果一直在100W-1500W这种极小负载和满载之间来回瞬间跳变的时候，电源的电压重建时间会稍长一些。而实际应用在矿场时，几乎不会有负载瞬间跳变的情况，毕竟现在矿机设计都是先低频起跑，再自动超频慢慢增加功率，所以在矿机电源上选择LLC架构是符合性价比的选择。

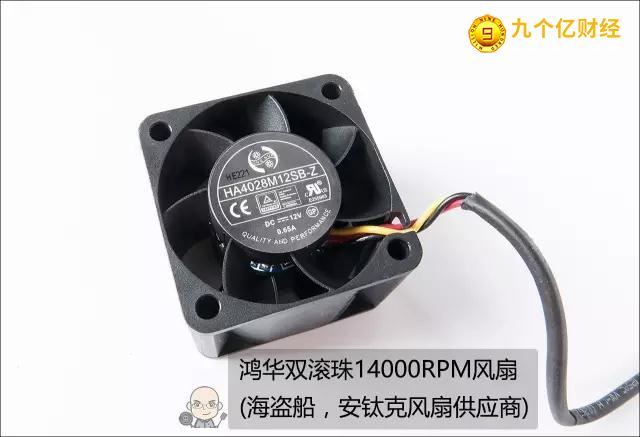

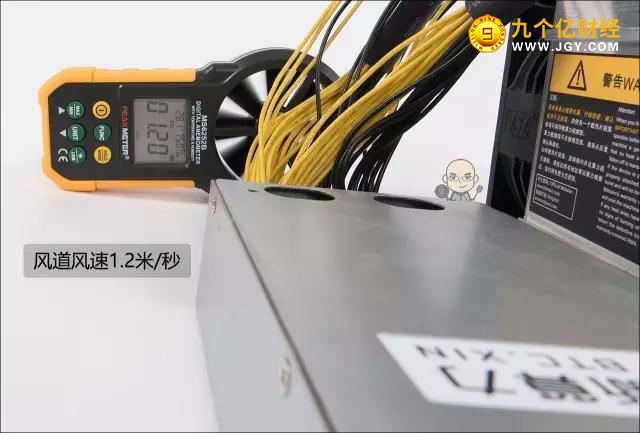

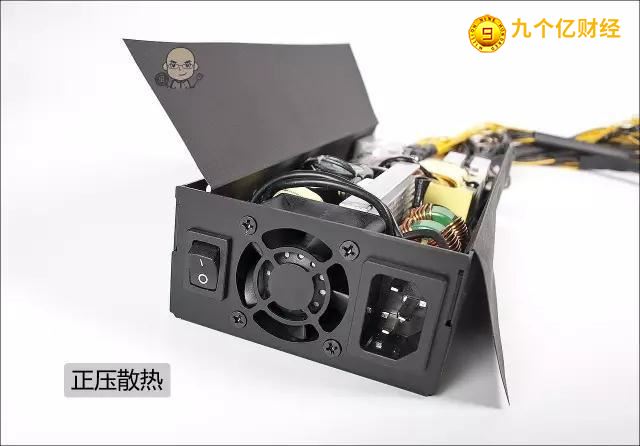

主功率管采用意法半导体(ST)33N60DM2/650V/25A，共两颗，和整流桥堆及PFC管子公用一组散热片，由于此电源采用正压散热，风扇吹进来的风首先流经高压区域，所以这一带的散热会比较良好，而且比较容易在高温状态下出问题的电解电容，也都安放在此区域。散热片上有测温二极管，用于在风扇失效时自动停机。

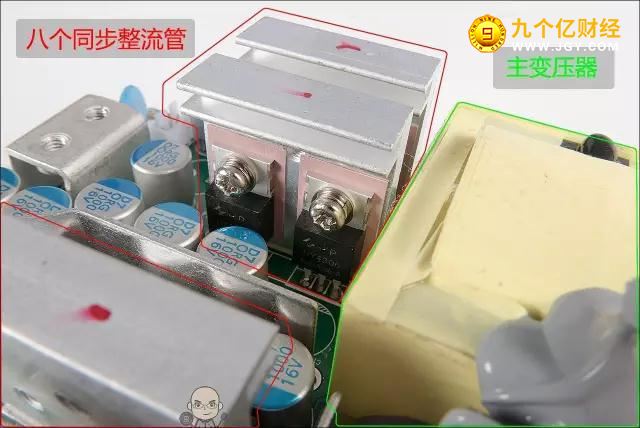

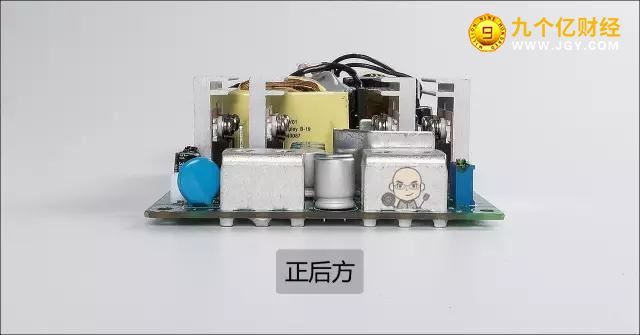

主变压器及同步整流

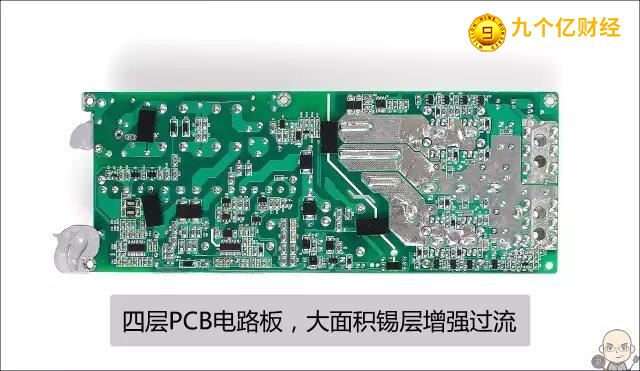

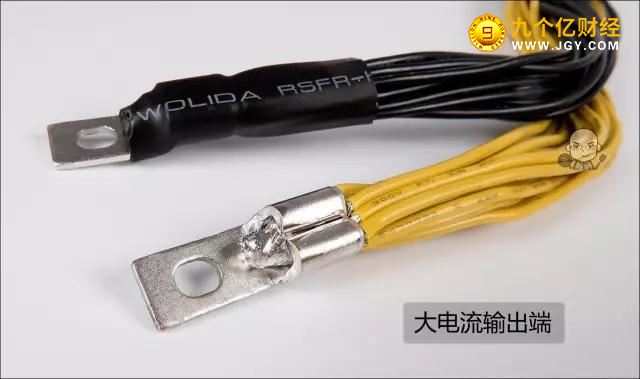

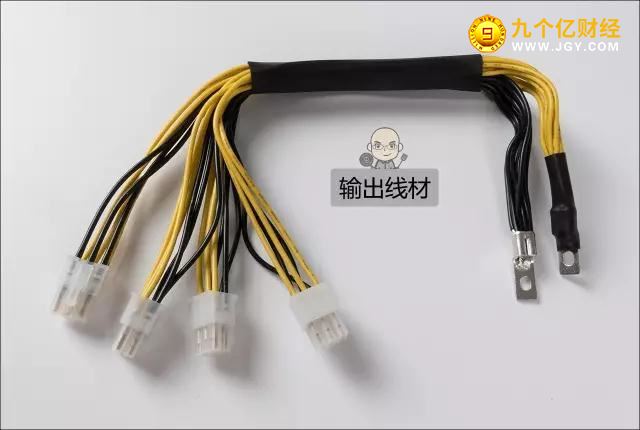

主变压器采用了定制型号的全包围设计，翻开PCB背面可以看到主变压器的输出焊点非常粗壮，毕竟在1600W这个级别的电源上，次级要承受大大约1600W/12V=133.3A的大电流，如此大的电流必须要足够粗的铜片才能高效率低热量地传输，为了达成这一点，我们可以看到电源采用了4层PCB的设计， 8个同步整流管子整齐的排列在4组散热片上，同步整流后的12V直流电除了通过4层PCB来传输以外，还额外架空跨导了两片磷青铜扩流，这一带是电源中电流最大的区域，也是最容易产生功率损耗的区域，同时也是电源中温度最高的区域（在风道的末尾部分），在这个位置，清一色选用了固态电容进行滤波，固态电容拥有耐高温，抗涟漪电流大等优点，有助于降低电源纹波和提高整体可靠性。末尾的位置是粗壮的磷青铜接线柱，用于连接12V输出线材。
